4 ข้อควรรู้ก่อนเลือกซื้อมอเตอร์เกียร์ เลือกอย่างไรให้เหมาะกับงานอุตสาหกรรม

เลือกมอเตอร์เกียร์ให้เหมาะกับงาน เพิ่มประสิทธิภาพระบบส่งกำลัง ลดปัญหาเครื่องจักร และเพิ่มความคุ้มค่าในการใช้งานระยะยาว

ในระบบเครื่องจักรอุตสาหกรรม มอเตอร์เกียร์ (Gear Motor หรือ Gearmotor) เป็นอุปกรณ์สำคัญสำหรับการส่งกำลัง โดยทำหน้าที่ร่วมกันระหว่างมอเตอร์ไฟฟ้าและชุดเกียร์ทดรอบ เพื่อปรับความเร็วรอบและแรงบิดให้เหมาะสมกับการใช้งานของเครื่องจักร

มอเตอร์เกียร์ถูกนำมาใช้อย่างแพร่หลายในระบบสายพานลำเลียง เครื่องจักรผลิตสินค้า ระบบขนถ่ายวัสดุ เครื่องผสม และเครื่องจักรอุตสาหกรรมที่ต้องการแรงบิดสูงหรือความเร็วรอบต่ำ

อย่างไรก็ตาม การเลือกซื้อมอเตอร์เกียร์ไม่ควรพิจารณาเฉพาะกำลังมอเตอร์ (kW หรือ HP) เพราะหากเลือกอัตราทด แรงบิด หรือรูปแบบการติดตั้งไม่เหมาะสม อาจทำให้เครื่องจักรทำงานได้ไม่เต็มประสิทธิภาพ เกิดความร้อนสะสม การสึกหรอ หรือหยุดทำงานโดยไม่คาดคิด

บทความนี้จะพาไปทำความเข้าใจ 4 ปัจจัยสำคัญในการเลือกมอเตอร์เกียร์สำหรับงานอุตสาหกรรม พร้อมแนวทางคำนวณเบื้องต้น เพื่อช่วยให้วิศวกร ฝ่ายซ่อมบำรุง และผู้ประกอบการสามารถเลือกใช้อุปกรณ์ได้เหมาะสมกับเครื่องจักร

มอเตอร์เกียร์ (Gear Motor) คืออะไร?

มอเตอร์เกียร์ คือชุดขับเคลื่อนที่ประกอบด้วยมอเตอร์ไฟฟ้าและเกียร์ทดรอบ (Gear Reducer) ทำงานร่วมกันเพื่อส่งกำลังไปยังเครื่องจักร

หน้าที่สำคัญของเกียร์ทดรอบคือการลดความเร็วรอบจากมอเตอร์ และเพิ่มแรงบิดที่เพลาขาออกให้เหมาะสมกับภาระโหลด โดยต้องคำนึงถึงประสิทธิภาพและการสูญเสียภายในชุดเกียร์ด้วย

ตัวอย่างการใช้งานมอเตอร์เกียร์ ได้แก่

• ระบบสายพานลำเลียง (Conveyor System)

• เครื่องผสมวัตถุดิบ (Industrial Mixer)

• เครื่องจักรบรรจุภัณฑ์ (Packaging Machinery)

• ระบบขนถ่ายวัสดุ (Material Handling)

• เครื่องจักรในโรงงานอาหารและเครื่องดื่ม

• เครื่องจักรอุตสาหกรรมที่ต้องการความเร็วรอบต่ำและแรงบิดสูง

การเลือกมอเตอร์เกียร์ที่ถูกต้องช่วยให้ความเร็วและแรงบิดของระบบส่งกำลังสอดคล้องกับความต้องการของกระบวนการผลิต

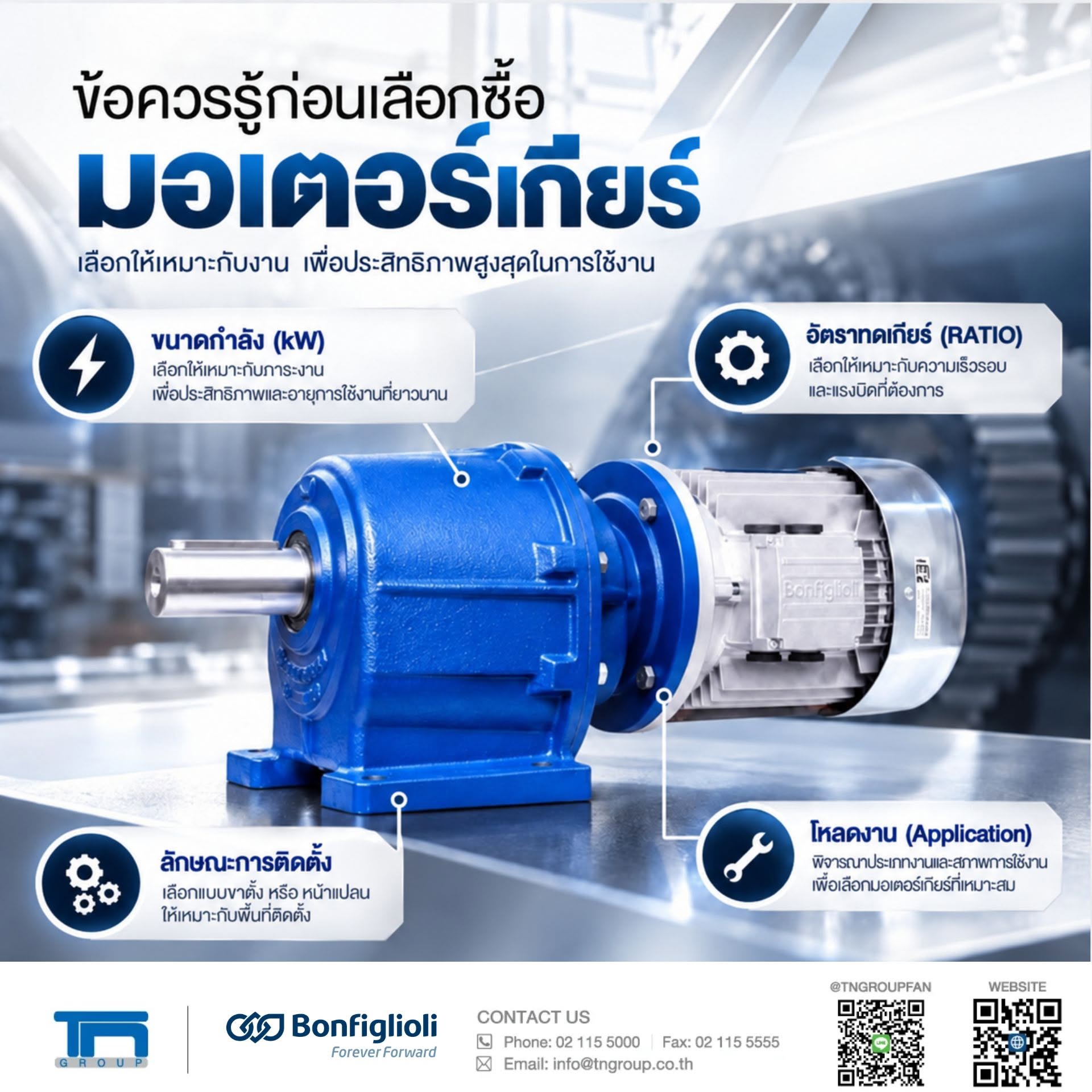

4 ปัจจัยสำคัญก่อนเลือกซื้อมอเตอร์เกียร์

1. ขนาดกำลังมอเตอร์ (Motor Power – kW)

กำลังมอเตอร์เป็นข้อมูลพื้นฐานที่ต้องตรวจสอบก่อนเลือกมอเตอร์เกียร์ โดยทั่วไปจะแสดงเป็นกิโลวัตต์ (kW) หรือแรงม้า (HP)

การเลือกกำลังมอเตอร์ต้องพิจารณาภาระงานของเครื่องจักร ไม่ใช่เลือกมอเตอร์ที่มีกำลังสูงที่สุดเสมอไป

หากเลือกมอเตอร์ที่มีกำลังไม่เพียงพอ อาจทำให้มอเตอร์ทำงานเกินพิกัด เกิดความร้อน และไม่สามารถขับโหลดได้ตามต้องการ

ในทางกลับกัน การเลือกมอเตอร์ที่มีขนาดใหญ่เกินความจำเป็นอาจเพิ่มต้นทุนการลงทุน และอาจทำให้ระบบทำงานไม่อยู่ในช่วงประสิทธิภาพที่เหมาะสม

ข้อมูลที่ควรตรวจสอบ

• กำลังมอเตอร์ที่ต้องการ (kW / HP)

• ความเร็วรอบมอเตอร์ (RPM)

• กระแสและแรงดันไฟฟ้าพิกัด

• ลักษณะการเดินเครื่องต่อเนื่องหรือเป็นช่วง

• ประสิทธิภาพของมอเตอร์และชุดเกียร์

คำแนะนำ: ควรคำนวณกำลังที่โหลดต้องการและพิจารณาประสิทธิภาพของชุดเกียร์ ก่อนเลือกกำลังมอเตอร์ให้เหมาะสมกับเครื่องจักร

2. อัตราทดเกียร์ (Gear Ratio)

อัตราทดเกียร์ (Gear Ratio) เป็นปัจจัยสำคัญที่กำหนดความเร็วรอบของเพลาขาออก

โดยทั่วไป อัตราทดสามารถคำนวณได้จากความสัมพันธ์ระหว่างความเร็วรอบขาเข้าและความเร็วรอบขาออก

Gear Ratio (i) = Input Speed ÷ Output Speed

ตัวอย่างเช่น หากมอเตอร์มีความเร็วรอบ 1,400 RPM และต้องการให้เพลาขาออกหมุนที่ 70 RPM

อัตราทดเกียร์ที่ต้องการคือ

1,400 ÷ 70 = 20

ดังนั้น ควรพิจารณาเกียร์ทดรอบที่มีอัตราทดใกล้เคียง 20:1 และตรวจสอบความเร็วรอบจริงจาก Catalog ของผู้ผลิต

การเลือกอัตราทดที่เหมาะสมช่วยให้เครื่องจักรทำงานได้ตามความเร็วที่ต้องการ และมีแรงบิดเพียงพอต่อการขับโหลดเมื่อเลือกขนาดชุดเกียร์อย่างถูกต้อง

ข้อควรระวัง: อัตราทดที่สูงขึ้นไม่ได้หมายความว่าชุดเกียร์จะรองรับแรงบิดได้มากขึ้นอย่างไม่มีขีดจำกัด ต้องตรวจสอบ Rated Output Torque และพิกัดของเกียร์แต่ละรุ่นด้วย

3. ลักษณะการติดตั้ง (Mounting Arrangement)

มอเตอร์เกียร์มีรูปแบบการติดตั้งให้เลือกหลายประเภท ขึ้นอยู่กับการออกแบบเครื่องจักรและข้อจำกัดของพื้นที่

Foot Mounted – แบบขาตั้ง

เหมาะสำหรับเครื่องจักรที่ต้องติดตั้งบนฐานหรือโครงสร้าง เช่น ระบบสายพานลำเลียง เครื่องผสม และเครื่องจักรผลิตสินค้า

Flange Mounted – แบบหน้าแปลน

เหมาะสำหรับเครื่องจักรที่ต้องเชื่อมต่อชุดเกียร์เข้ากับโครงสร้างหรืออุปกรณ์ขับเคลื่อนโดยตรง

Shaft Mounted – แบบสวมเพลา

เป็นอีกทางเลือกสำหรับระบบส่งกำลังที่ต้องการติดตั้งเกียร์เข้ากับเพลาของอุปกรณ์ โดยต้องพิจารณาระบบยึดและการรองรับแรงตามข้อกำหนด

นอกจากรูปแบบการยึดติดตั้งแล้ว ยังต้องตรวจสอบตำแหน่งการติดตั้ง (Mounting Position) เช่น แนวนอนหรือแนวตั้ง เพราะอาจมีผลต่อระดับน้ำมันหล่อลื่นและรูปแบบการหล่อลื่นภายในชุดเกียร์

การเลือกรูปแบบการติดตั้งที่เหมาะสมช่วยให้การประกอบเครื่องจักรสะดวก และลดความเสี่ยงจากปัญหาการติดตั้งที่ไม่ถูกต้อง

4. ลักษณะโหลดและการใช้งาน (Load & Application)

เครื่องจักรแต่ละประเภทมีลักษณะโหลดแตกต่างกัน จึงต้องเลือกมอเตอร์เกียร์ให้เหมาะสมกับความต้องการด้านแรงบิดและสภาพการทำงาน

ตัวอย่างประเภทโหลด ได้แก่

โหลดสม่ำเสมอ (Uniform Load)

เช่น สายพานลำเลียงบางประเภทที่มีปริมาณโหลดค่อนข้างสม่ำเสมอ

โหลดเปลี่ยนแปลง (Variable Load)

เช่น เครื่องผสมวัตถุดิบที่มีความหนืดหรือปริมาณวัตถุดิบเปลี่ยนแปลงระหว่างการทำงาน

โหลดกระแทก (Shock Load)

เช่น เครื่องจักรบดหรือระบบขับเคลื่อนที่มีแรงกระแทกและการเปลี่ยนแปลงแรงบิดอย่างรวดเร็ว

สำหรับงานที่มีโหลดหนักหรือใช้งานต่อเนื่อง ควรพิจารณา Service Factor (SF) ซึ่งเป็นปัจจัยสำคัญในการเลือกขนาดชุดเกียร์ให้เหมาะสมกับภาระงาน

การกำหนด Service Factor ต้องอ้างอิงประเภทโหลด จำนวนครั้งที่เริ่มเดินเครื่อง และชั่วโมงการใช้งานตามตารางของผู้ผลิต

แรงบิด (Torque) สำคัญอย่างไรต่อการเลือกมอเตอร์เกียร์?

แรงบิด คือความสามารถในการสร้างแรงหมุนที่เพลาขับเคลื่อน โดยมีหน่วยเป็นนิวตันเมตร (Nm)

แม้มอเตอร์สองตัวจะมีกำลัง kW เท่ากัน แต่หากมีความเร็วรอบต่างกัน แรงบิดที่ได้ก็จะแตกต่างกันด้วย

สำหรับระบบที่ใช้เกียร์ทดรอบ แรงบิดที่เพลาขาออกขึ้นอยู่กับแรงบิดขาเข้า อัตราทด และประสิทธิภาพของชุดเกียร์

ดังนั้น การเลือกมอเตอร์เกียร์ควรตรวจสอบทั้ง

• Required Output Torque – แรงบิดที่โหลดต้องการ

• Rated Output Torque – แรงบิดพิกัดของชุดเกียร์

• Gear Ratio – อัตราทดเกียร์

• Service Factor – ค่าปัจจัยการใช้งาน

• Operating Hours – ชั่วโมงการทำงาน

• Starting Frequency – จำนวนครั้งการเริ่มเดินเครื่อง

การตรวจสอบข้อมูลเหล่านี้ช่วยให้เลือกมอเตอร์เกียร์ที่สามารถรองรับการใช้งานจริงได้อย่างเหมาะสม

ตัวอย่างวิธีเลือกมอเตอร์เกียร์เบื้องต้น

สมมติว่าโรงงานต้องการเลือกมอเตอร์เกียร์สำหรับระบบสายพานลำเลียง โดยมีเงื่อนไขดังนี้

• ความเร็วรอบมอเตอร์: 1,400 RPM

• ความเร็วรอบเพลาขาออกที่ต้องการ: 70 RPM

• แรงบิดที่โหลดต้องการ: 200 Nm

• Service Factor สำหรับตัวอย่าง: 1.5

ขั้นตอนที่ 1 คำนวณอัตราทดเกียร์

Gear Ratio = 1,400 ÷ 70 = 20:1

ขั้นตอนที่ 2 คำนวณแรงบิดสำหรับเลือกชุดเกียร์

Required Selection Torque = 200 × 1.5 = 300 Nm

ดังนั้น ควรพิจารณาชุดเกียร์ที่มี Rated Output Torque ไม่น้อยกว่า 300 Nm ภายใต้เงื่อนไขการเลือกที่สอดคล้องกับ Catalog

ขั้นตอนที่ 3 ประเมินกำลังมอเตอร์

เมื่อสมมติประสิทธิภาพชุดเกียร์เท่ากับ 95% กำลังมอเตอร์ที่ต้องการสำหรับโหลดต่อเนื่องสามารถประมาณได้จาก

Motor Power = (200 × 70) ÷ (9550 × 0.95)

ผลลัพธ์ประมาณ 1.54 kW

จากนั้นจึงเลือกระดับกำลังมอเตอร์มาตรฐานที่เหมาะสม พร้อมตรวจสอบแรงบิดเริ่มต้น การเร่งความเร็ว พิกัดการรับโหลด และเงื่อนไข Service Factor ตามคำแนะนำของผู้ผลิต

หมายเหตุ: ตัวเลขนี้เป็นตัวอย่างเพื่ออธิบายหลักการคำนวณเท่านั้น ไม่ใช่การยืนยันรุ่นสินค้า โดย Service Factor และประสิทธิภาพต้องเลือกจากข้อมูลทางเทคนิคจริงของชุดเกียร์ และต้องตรวจสอบพิกัดมอเตอร์กับเกียร์แยกกัน

มอเตอร์เกียร์ Bonfiglioli สำหรับระบบส่งกำลังอุตสาหกรรม

Bonfiglioli เป็นผู้ผลิตระบบส่งกำลังและชุดเกียร์อุตสาหกรรมที่มีผลิตภัณฑ์หลากหลายประเภท เพื่อรองรับความต้องการของเครื่องจักรและกระบวนการผลิตที่แตกต่างกัน

ผลิตภัณฑ์ของ Bonfiglioli ครอบคลุมโซลูชันระบบส่งกำลัง เช่น

Helical Gearmotor

มอเตอร์เกียร์ฟันเฉียง เหมาะกับระบบส่งกำลังที่ต้องการประสิทธิภาพและความต่อเนื่องในการทำงาน เช่น ระบบสายพานลำเลียงและเครื่องจักรผลิตสินค้า

Helical Bevel Gearmotor

มอเตอร์เกียร์ฟันเฉียงร่วมกับเฟืองดอกจอก สำหรับระบบที่ต้องการเปลี่ยนทิศทางการส่งกำลัง เหมาะกับงานอุตสาหกรรมหลากหลายประเภท

Worm Gearmotor

มอเตอร์เกียร์แบบเฟืองหนอน เหมาะสำหรับการใช้งานที่ต้องการรูปแบบการติดตั้งกะทัดรัดและมีอัตราทดตามความต้องการของระบบ โดยควรพิจารณาประสิทธิภาพและความร้อนตามภาระงาน

การเลือกชุดเกียร์แต่ละประเภทควรพิจารณาความเร็วรอบ แรงบิด ลักษณะโหลด พื้นที่ติดตั้ง และความเหมาะสมของผลิตภัณฑ์แต่ละซีรีส์

ทำไมการเลือกมอเตอร์เกียร์ให้เหมาะสมจึงช่วยลดต้นทุนโรงงาน?

มอเตอร์เกียร์ที่เลือกได้เหมาะสมกับภาระงานช่วยสนับสนุนการทำงานของเครื่องจักรและลดความเสี่ยงจากปัญหาการใช้งานในระยะยาว

ตัวอย่างประโยชน์ ได้แก่

1. เพิ่มประสิทธิภาพการส่งกำลัง

เลือกความเร็วรอบและแรงบิดให้เหมาะสมกับกระบวนการผลิต

2. ลดความเสี่ยงจากการทำงานเกินพิกัด

ช่วยให้ชุดเกียร์และมอเตอร์ทำงานภายในขอบเขตที่ออกแบบไว้

3. สนับสนุนการลดค่าใช้จ่ายด้านบำรุงรักษา

การเลือกขนาดและติดตั้งอย่างถูกต้องช่วยลดความเสี่ยงจากการสึกหรอหรือความเสียหายที่เกิดจากการใช้งานผิดเงื่อนไข

4. เพิ่มความน่าเชื่อถือของเครื่องจักร

ช่วยสนับสนุนการทำงานต่อเนื่อง และลดโอกาสเกิดปัญหาหยุดเครื่องจากการเลือกชุดขับเคลื่อนไม่เหมาะสม

5. เพิ่มความคุ้มค่าในการลงทุน

การพิจารณาต้นทุนตลอดอายุการใช้งานช่วยให้เลือกมอเตอร์เกียร์ได้เหมาะสมกับความต้องการทางธุรกิจ มากกว่าการเปรียบเทียบเฉพาะราคาซื้อ

สรุป เลือกมอเตอร์เกียร์อย่างไรให้เหมาะกับโรงงาน?

ก่อนเลือกซื้อมอเตอร์เกียร์สำหรับงานอุตสาหกรรม ควรพิจารณา 4 ปัจจัยหลัก ได้แก่

1. Motor Power (kW) – กำลังมอเตอร์ที่เหมาะกับภาระงาน

2. Gear Ratio – อัตราทดเพื่อให้ได้ความเร็วรอบที่ต้องการ

3. Mounting Arrangement – รูปแบบและตำแหน่งการติดตั้ง

4. Load & Application – ประเภทโหลด แรงบิด และสภาพการใช้งาน

พร้อมตรวจสอบ Rated Torque และ Service Factor จากข้อมูลผู้ผลิต เพื่อให้ชุดขับเคลื่อนรองรับการทำงานของเครื่องจักรได้อย่างเหมาะสม

เพราะมอเตอร์เกียร์ที่ดี ไม่ใช่แค่ขนาดใหญ่หรือแรงบิดสูง แต่ต้องเลือกให้เหมาะกับการใช้งานจริง
