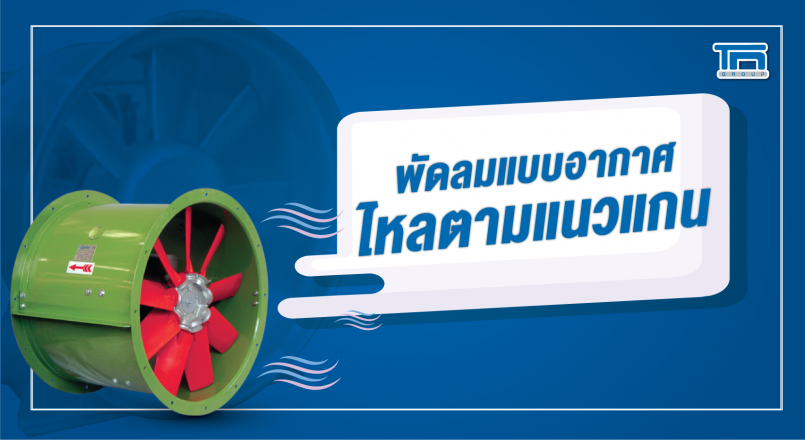

พัดลมแบบอากาศไหลตามแนวแกน (AXIAL FLOW FAN)

พัดลมแบบอากาศไหลตามแนวแกน (AXIAL FLOW FAN)


พัดลมมีหลายชนิด ปัจจุบันได้มีการจัดแบ่งประเภทของพัดลมหลายรูปแบบ และมีการเรียกชื่อแตกต่างกันออกไปมากมาย การจัดประเภทของพัดลมสามารถแบ่งตามลักษณะการเคลื่อนที่ของอากาศพัดลมแบบนี้อากาศจะไหลขนานกับแกนของใบพัดและตั้งฉากกับระนาบการหมุนของใบพัด ชุดใบพัด จะถูกติดตั้งบนแกนเพลาขับของมอเตอร์ต้นกำลัง ซึ่งอยู่ภายในตัวพัดลม ทำให้มอเตอร์สามารถระบายความร้อน ออกไปกับอากาศที่ถูกขับเคลื่อน พัดลมชนิดนี้มีราคาถูก การทำงานของพัดลมมีเสียงดังเมื่อเปรียบเทียบกับพัดลมแบบหมุนเหวี่ยง และมีช่วงการทำงานของพัดลมที่ไม่เสถียร จึงเหมาะกับงานระบายอากาศ และงานที่มีความด้านทานลมต่ำ พัดลมแบบนี้ส่วนมากมีขนาดเล็ก เคลื่อนย้ายง่าย สามารถแบ่งได้ 2 ชนิด คือ ลักษณะที่พัดลม

เป็นเกลียว (Tube Axial Fans) และลักษณะที่พัดลมเป็นเส้นตรง (Vane Axial Fans)ดังรูป



พัดลมลักษณะที่พัดลมเป็นเกลียว (Tube Axial Fans) จะมีโครงสร้างประกอบด้วยชุดใบพัดซึ่งหมุนอยู่ ภายในท่อรูปทรงกระบอก ลมที่ถูกขับเคลื่อนให้ผ่านชุดใบพัดจะหมุนเป็นเกลียว มีลักษณะการไหลแบบปั่นป่วน พัดลมชนิดนี้ให้ค่าความกดดันของลมปานกลาง ดังรูป

พัดลมลักษณะที่พัดลมเป็นเส้นตรง (Vane Axial Fans) จะมีแผ่นครีบเพื่อใช้ในการบังคับการไหลของอากาศ ที่ถูกขับเคลื่อน ติดตั้งอยู่ภายในตัวเรือนของพัดลมบริเวณท่อทางออกบริเวณด้านหลังชุดใบพัด เพื่อช่วยในการไหลของอากาศที่ถูกขับเคลื่อนให้มีการไหลเป็นเส้นตรงมากที่สุด ซึ่งจะช่วยลดลักษณะการไหลของอากาศปั่นป่วนให้ลดลง และลดพลังงานสูญเสียเนื่องจากการไหลของอากาศปั่นป่วนภายในระบบให้น้อยลงด้วย ทำให้ประสิทธิภาพการใช้งานและราคาสูงกว่าพัดลมชนิด Tube Axial Fans
