• คอลัมน์ที่ 2–50 ของผู้ป่วย (มาตราส่วนวินาที)
• THDi < 5%, THDu < 3%, PF ≥ 0.99
• ทดแทนความแข็งแรงของกล้ามเนื้อไฟฟ้าและความแข็งแรงของกล้ามเนื้อ
• แก้ไขความไม่สมดุลของภาระ (การจัดตารางเชิงลบและไม่มีอยู่จริง)
• การตอบสนองที่รวดเร็วเป็นพิเศษ < 100 วินาที
• วัสดุบริสุทธิ์มากกว่า 98%
• กึ่งและปรับขนาดได้ (สูงสุด 10 ตู้)
• เคมีเมตาบอลิซึมมีส่วนทำให้เกิดการเปลี่ยนแปลงทางเคมีในสมอง
APF ซีรีส์ Delta POC มีการออกแบบแบบแยกส่วน ซึ่งใช้โครงสร้างอินเวอร์เตอร์ 3 ระดับ พร้อมด้วยส่วนประกอบ IGBT และตัวเก็บประจุ DC แบบแยกอิสระ 12 ตัว
ระบบ Delta Active Power Fiter ประกอบด้วยโมดูล APF หนึ่งโมดูลหรือหลายโมดูล และจอแสดงผล มี
จอแสดงผลสองประเภท ได้แก่ Touch Panel Human Machine Interface (HMI) ซึ่งเป็นแบบหน้าจอสัมผัส และอีกประเภทหนึ่งคือ Liquid Crystal Monitor (LCM) ซึ่งเป็นแบบที่ไม่ใช่หน้าจอสัมผัส
โมดูล APF แต่ละโมดูลเป็นระบบฮาร์มอนิกที่แยกจากกัน และผู้ใช้สามารถเปลี่ยนระดับของระบบกรองฮาร์มอนิก
ได้โดยการเพิ่มหรือถอดโมดูล APF ตามข้อมูลการติดตั้ง APF ซีรีส์ Delta PQC สามารถแบ่งออกเป็น APF
แบบโมดูลาร์ (แบบติดตั้งบนแร็ค) และ APF แบบติดผนัง
โมดูล APF แบบโมดูลาร์สามารถแบ่งออกได้เป็นสองประเภทตามประเภทของขั้วต่อสายเคเบิล:
ㆍ โมดูล APF แบบโมดูลาร์ชนิดลิ้นชัก (แบบถอดเปลี่ยนได้)
ㆍ โมดูล APF แบบโมดูลาร์ชนิดคงที่ (ไม่สามารถถอดเปลี่ยนได้)
โมดูลแบบคงที่ประกอบด้วยโมดูลแบบเชื่อมต่อด้านหน้า (สายไฟและสายสัญญาณยึดติดจากด้านหน้า) และ
โมดูลแบบเชื่อมต่อด้านหลัง (สายไฟและสายสัญญาณยึดติดจากด้านหลัง)
แผงควบคุมมีสองประเภท:
ㆍ LCM ㆍ HMI

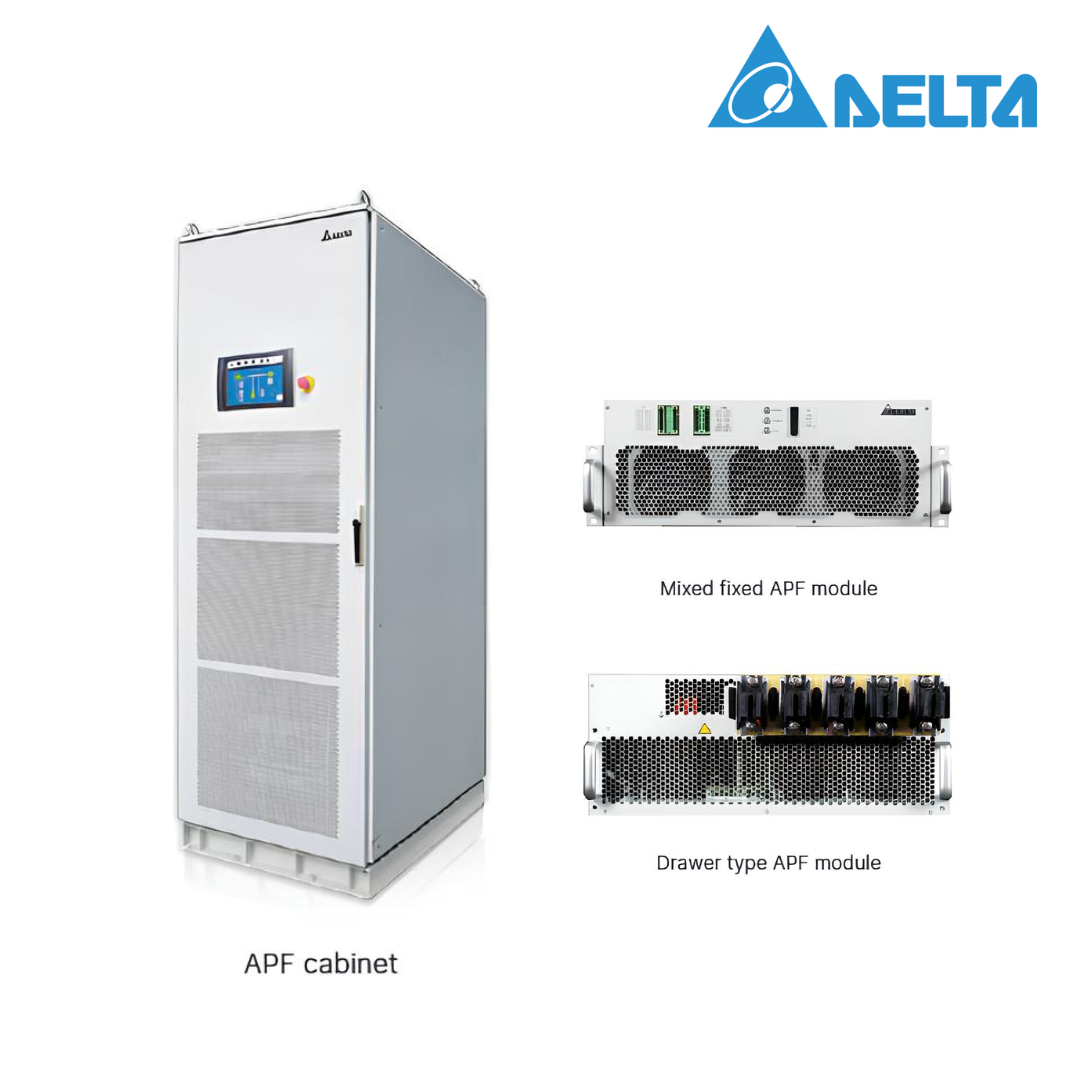

โมดูล APF และแผงควบคุมสามารถฝังไว้ในตู้ APF มาตรฐานของ Delta หรือตู้แบบกำหนดเองได้ ตู้ APF ประกอบด้วย
เบรกเกอร์ ขั้วต่อสายเคเบิล และอุปกรณ์ป้องกันไฟกระชาก (SPD) Detta สามารถจัดหาโซลูชัน IP30, IP42, IP54 หรือ
แบบกำหนดเองได้
APF แบบติดผนังของเดลต้าสามารถติดตั้งบนผนัง ซึ่งเหมาะสำหรับการใช้งานที่มีอัตราการทำงานต่ำ และ HMI/
LOM แบบติดผนังสามารถติดตั้งบนโมดูล APF แบบติดผนังได้ พร้อมขายึดสำหรับติดตั้งเพื่อเสริมการป้องกัน
เดลต้าสามารถจัดหาโซลูชัน IP30, IP42, IP54 หรือโซลูชันที่กำหนดเองได้
| APF System Type | Structure | Model Name | APF Capacity | Dimension (WxDxH) | Weight (kg) |
| Inependent Module System | Wall-mounted | PQCA-400-50-50WC4 | 50 A | 440x176x593 mm | 30 |
| PQCA-400-100-100WC3(4) | 100 A | 700x195x800 mm | 75 | ||
| Drawer Type Modular | PQCA-400-50-50DM3(4) | 50A | 440x522x174 mm | 3 | |
| PQCA-400-75-75DM3(4) | 75 A | 440x522x174mm | 42 | ||
| Fixd Type Modular | PQCA-400-50-50FM3(4) | 50 A | 440x522x174 mm | 30 | |
| PQCA-400-75-75FM3(4) | 75 A | 440x522x174 mm | 42 | ||
| PQCA-400-1W-100PM3(4) | 100 A | 606x606x190 mm | 53 | ||
| PQCA-400-100-100FM3(4) | 100 A | 600x725x220 mm | 65 | ||
| PQCA-690-100-100FM3 | 100 A | 605x761x270 mm | 78 | ||
| Cabinet System (Multiple Modules) | Fixed Type Cabinet | PQCA-400-50-100DC3(4) | 100 A | 600x800x2000 mm | 275 |
| PQCA-400-75-150DC3(4) | 150 A | 600x800x2000 mm | 295 | ||
| PQCA-400-75-225DC3(4) | 225 A | 600x800x2000 mm | 350 | ||
| PQCA-400-75-525DC3(4) | 525 A | 600x800x2000 mm | 570 | ||
| PQCA-400-50-100FC3(4) | 100 A | 600x800x2000 mm | 255 | ||
| PQCA-400-75-150FC3(4) | 150 A | 600x800x2000 mm | 275 | ||
| PQCA-400-100-200PC3(4) | 20 A | 800x1000x2000 mm | 325 | ||
| PQCA-400-100-200FC3(4) | 200 A | 800x1000x2000 mm | 350 | ||
| PQCA-400-75-225FC3(4) | 225 A | 600x800x2000 mm | 320 | ||
| PQCA-400-100-300PC3(4) | 300 A | 800x1000x2000 mm | 380 | ||
| PQCA-400-100-300FC3(4) | 30 A | 800x1000x2000 mm | 415 | ||
| PQCA-400-75-375FC3(4) | 375 A | 600x800x2000 mm | 410 | ||
| PQCA400-100-400PC3(4) | 400 A | 800x1000x2000 mm | 435 | ||
| PQCA-400-100-400FC3(4) | 400 A | 800x1000x2000 mm | 480 | ||
| PQCA-400-100-500PC3(4) | 500 A | 800x1000x2000 mm | 490 | ||
| PQCA-400-100-500FC3(4) | 500 A | 800x1000x2000 mm | 545 | ||
| PQCA-690-100-300FC3 | 300 A | 800x1000x2000 mm | 460 | ||
| PQCA-690-100-400FC3 | 400 A | 800x1000x2000 mm | 540 | ||
| PQCA-690-100-500FC3 | 500 A | 800x100x2000 mm | 620 |
