SVG (เครื่องกำเนิด VAR แบบคงที่)
• การชดเชยกำลังไฟฟ้ารีแอคทีฟแบบเรียลไทม์ (PF ≥ 0.99)
• แก้ไขความไม่สมดุลของโหลด
• กรองฮาร์มอนิกส์ได้สูงสุดลำดับที่ 25 (ความจุ 20%)
• การตอบสนองที่รวดเร็วเป็นพิเศษ < 100 µs
• เป็นแบบโมดูลาร์ ติดตั้งและบำรุงรักษาง่าย
• ทำงานได้ที่อุณหภูมิสูงสุด 55°C และภายใต้สภาวะกริด THD สูง
นอกจากนี้ Delta PQC Series SVG ยังอยู่ในโครงสร้างแบบโมดูลาร์ ซึ่งใช้โทโพโลยีอินเวอร์เตอร์ 3 ระดับที่มี IGBT 12 pcs และ
ส่วนประกอบของตัวเก็บประจุ DC และระบบ Delta SVG ประกอบด้วยโมดูล SVG หนึ่งหรือหลายโมดูลและจอแสดงผล มีโอรี
จอแสดงผลสองประเภทคือ Touch Panel Human Machine Interface (HMI) ซึ่งเป็นหน้าจอสัมผัสตามประเภท และอีกประเภทหนึ่ง
เป็นประเภทหน้าจอที่ไม่สัมผัส เรียก Liquid Crystal Monitor (LCM)
HMI หรือ LCM ของ SVG สามารถแชร์กับโมดูล Delta APF ได้
แต่ละโมดูล SVG เป็นระบบชดเชยพลังงานแบบรีซีฟแบบอิสระ และผู้ใช้สามารถเปลี่ยนการจัดอันดับ SVG ได้โดย
การเพิ่มหรือลบโมดูล SVG

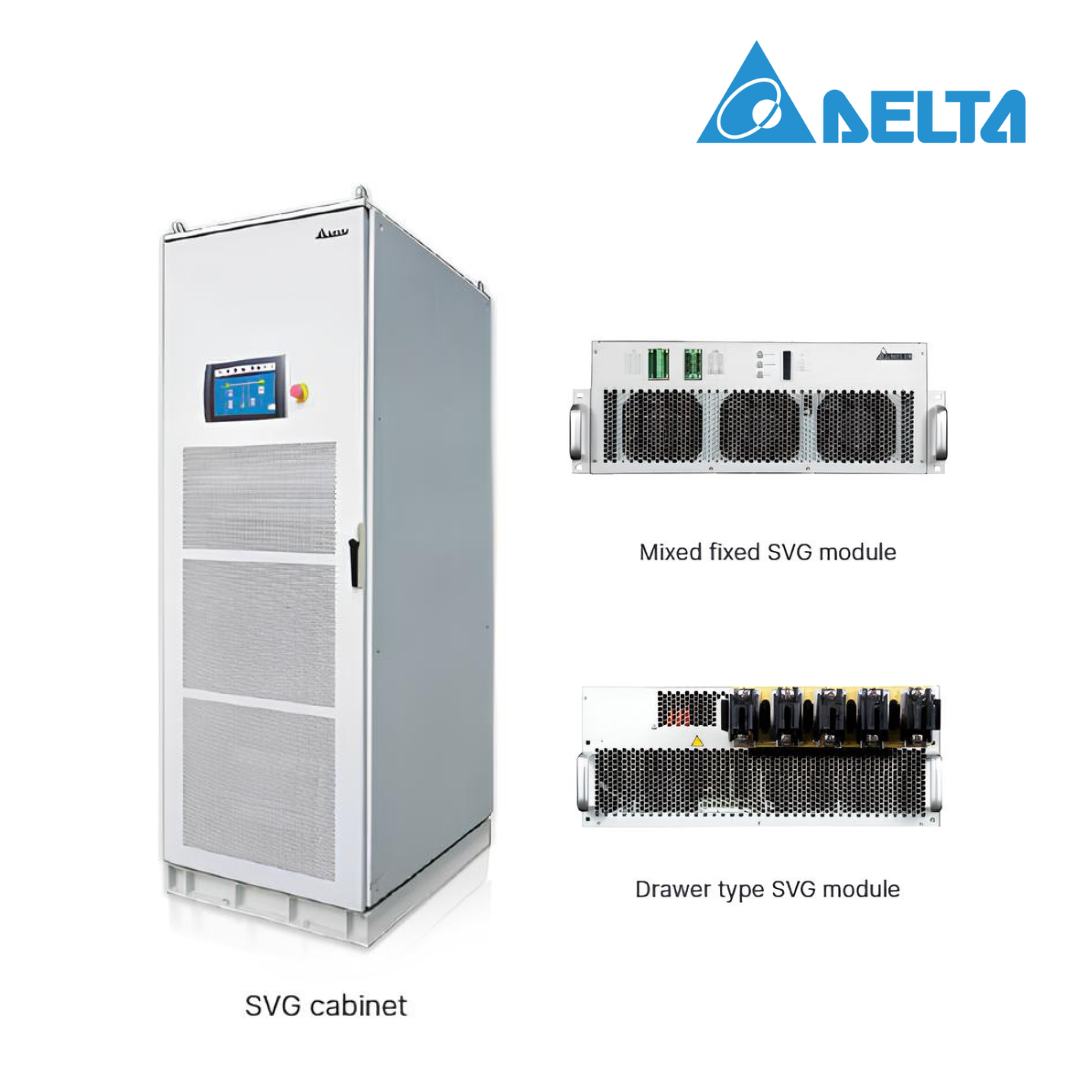

โมดูล SVG แบบโมดูลแบบคงที่มีการเชื่อมต่อด้านหน้า
โมดูลประเภท (สายไฟและสายสัญญาณคงที่
จากด้านหน้า) และโมดูลประเภทการเชื่อมต่อด้านหลัง (พลังงาน
สายเคเบิลและสายสัญญาณถูกยึดจากด้านหลัง)
แผงควบคุมมี 2 ประเภท คือ
· แอลซีเอ็ม·เอชเอ็มไอ
โมดูล SVG และแผงควบคุมสามารถฝังอยู่ใน
ตู้ APF มาตรฐานของเดลต้า หรือ ตู้ที่กำหนดเอง
มีเบรกเกอร์เทอร์มินัลสายเคเบิลและ Surge Protection
อุปกรณ์ (SPD) ในตู้ SVG. เดลต้าสามารถจัดหา IP30 ได้
IP42, IP54 หรือโซลูชันที่กำหนดเอง
Delta's Wal-mounted SVG สามารถติดตั้งบน a ซึ่งเหมาะสำหรับแอปพลิเคชันการจัดอันดับต่ำและติดผนัง
ประเภท HIMILCM สามารถติดตั้งบนโมดูล SVG ที่ติดผนัง พร้อมกับวงเล็บติดตั้งเพื่อให้การสนับสนุนและ
การป้องกัน. เดลต้าสามารถจัดหา IP30, IP42, IP54 หรือโซลูชันที่กำหนดเองได้
PQC Series SVG ของเดลต้าสามารถชดเชยพลังงานปฏิกิริยาทั้งแบบอินดัคทีฟและแบบ capacitive ได้อย่างรวดเร็วและต่อเนื่องและถูกต้อง
ความไม่สมดุลของโหลด ด้วยกำลังการผลิตที่เพียงพอ ทำให้มั่นใจได้ว่าประสิทธิภาพการปรับปรุงปัจจัยพลังงานพื้นฐานที่ดีเยี่ยม
· ปัจจัยพลังงานพื้นฐาน (Cosp) 20.99 (ปรับปรุงทั้ง Leading และ Lagged PF)
| SVG System Type | Structure | Model Name | SVG Capacity | Dimension (WxDxH) | Weight (kg) |
| Independent Module System | Wall-mounted | PQCS-400-50-50WC4 | 50 kVar | 440x176*593 mm | 30 |
| PQCS-400-100-100WC3(4) | 100 kVar | 700x 195x800 mm | 75 | ||
| Fixed Type Modular | PQCS-400-50-50FM3(4) | 50 kVar | 440x522x174 mm | 30 | |
| PQCS-400-100-100PM3(4) | 100 kVar | 600x606x190 mm | 53 | ||

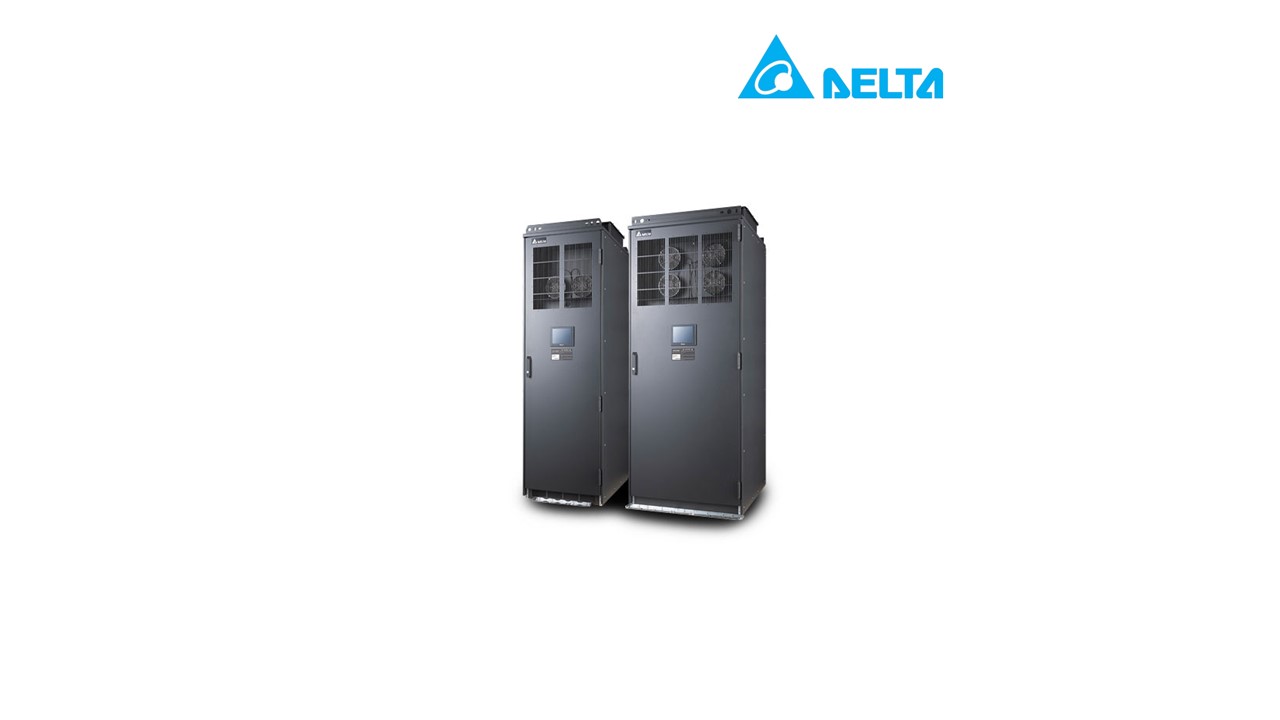

| Cabinet System (Multiple Modules) | Fixed Type Cabinet | PQCS-400-50-100FC3(4) | 100 kVar | 600x800x2000 mm | 255 |
| PQCS-400-50-150FC3(4) | 150 kVar | 600x800x2000 mm | 290 | ||
| PQCS-400-50-200FC3(4) | 200 kVar | 600x800x2000 mm | 325 | ||
| PQCS-400-50-250FC3(4) | 250 kVar | 600X800x2000 mm | 360 | ||
| PQCS-400-50-300FC3(4) | 300 kVar | 600x800x2000 mm | 395 | ||
| PQCS-400-50-350FC3(4) | 350 kVar | 600x800X2000 mm | 430 | ||
| PQCS-400-100-200PC3(4) | 200 kVar | 800x1000x2000 mm | 325 | ||
| PQCS-400-100-300PC3(4) | 300 kVar | 800x1000x2000 mm | 380 | ||
| PQCS-400-100-400PC3(4) | 400 kVar | 800x1000x2000 mm | 435 | ||
| PQCS-400-100-500PC3(4) | 500 kVar | 800x1000x2000 mm | 490 | ||
| PQCS-400-100-600PC3(4) | 600 kVar | 800X1000x2000 mm | 545 | ||
| PQCS-400-100-700PC3(4) | 700 kVar | 800X1000x2000 mm | 600 |
