As global warming worsens and electricity costs rise sharply, enterprises around the world
have started launching carbon reduction initiatives. Energy conservation and carbon emission
reduction are vital issues for manufacturers to cope with and they are also part of corporate social responsibility.

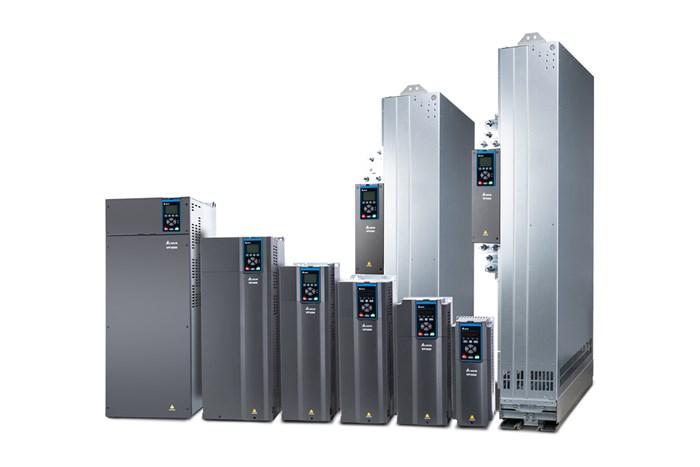

Considering economic development and environmental protection, Delta has developed the Open-
Loop Variable-Torque Standard Drive VP3000 Series for the fluid industry. The VP3000 Series can
be widely applied in various fields such as water supply, wastewater treatment, HVAC, industrial
water/electricity/gas supply, constant temperature control, and other applications to substantially
enhance energy efficiency and reduce carbon emissions.
Features
►Controls Various High-Efficiency Motors
• Supports permanent magnet motors (PM), synchronous reluctance motors (SynRM), and induction motors (IM)
• High system integration adopts Delta's IE5 MSI SynRM for better efficiency, stability, and energy savings
►Effective Harmonic Suppression
• Adopts lower harmonic technology to effectively suppress harmonics without an extra reactor*
• The lowest harmonics can reach THDi Min. 35%, much better than EN 61000-3-12 standard (THDi< 48%)

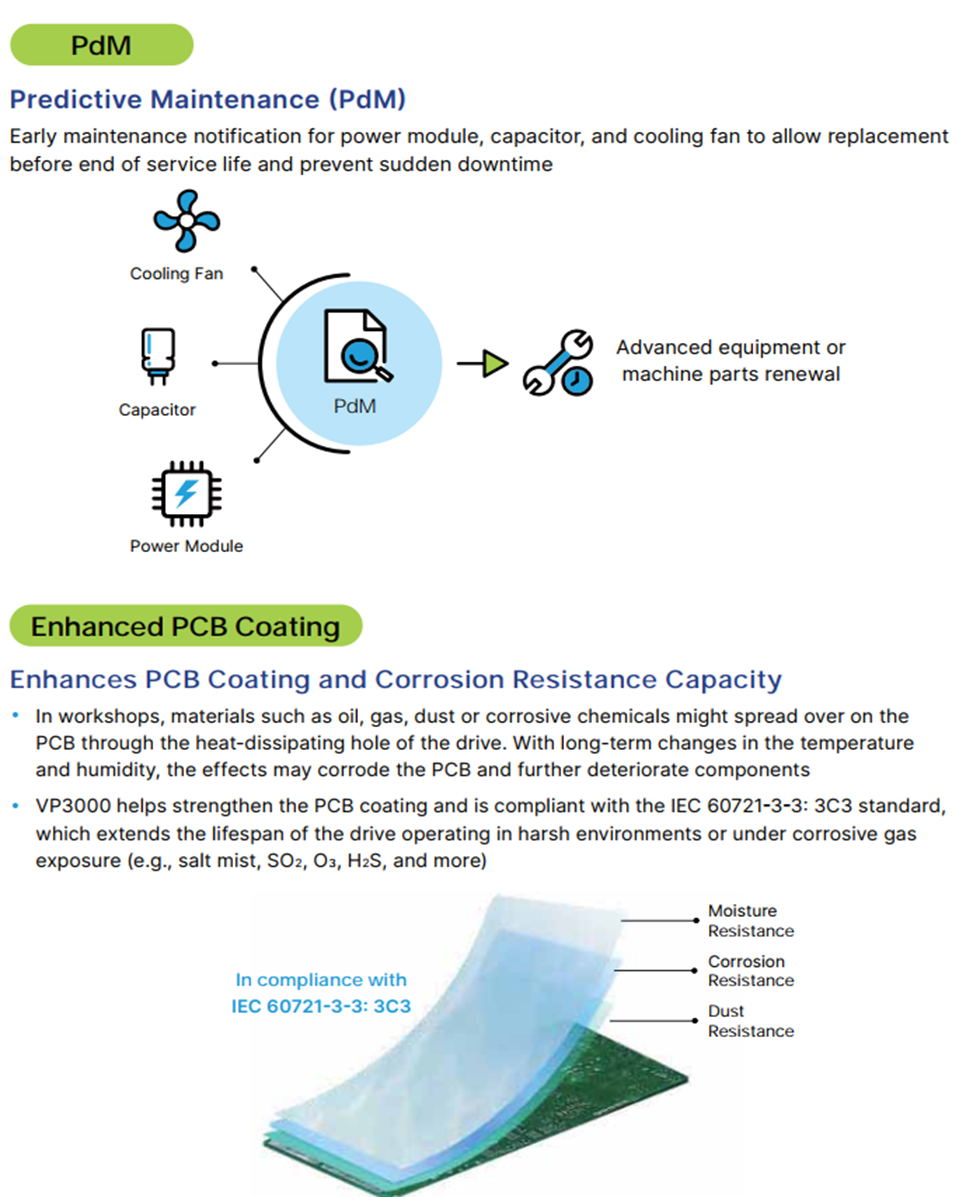

►Predictive Maintenance (PdM)
• Early maintenance notification for power module, capacitor, and cooling fan to allow replacement before end of service life and prevent sudden downtime
►Enhances PCB Coating and Corrosion Resistance Capacity
• In workshops, materials such as oil, gas, dust or corrosive chemicals might spread over on the PCB through the heat-dissipating hole of the drive. With long-term changes in the temperature and humidity, the effects may corrode the PCB and further deteriorate components
• VP3000 helps strengthen the PCB coating and is compliant with the IEC 60721-3-3-3C3 standard, which extends the lifespan of the drive operating in harsh environments or under corrosive gas exposure (e.g., salt mist, SO2, O3, H2S, and more)
►High Power Chassis Design
• High power models from 280 to 630 KW are in a chassis design, which substantially reduces the volume and cable configuration and optimizes the panel space
• The chassis design simpifies the operating process, so it can be easily disassembled and moved during maintenance

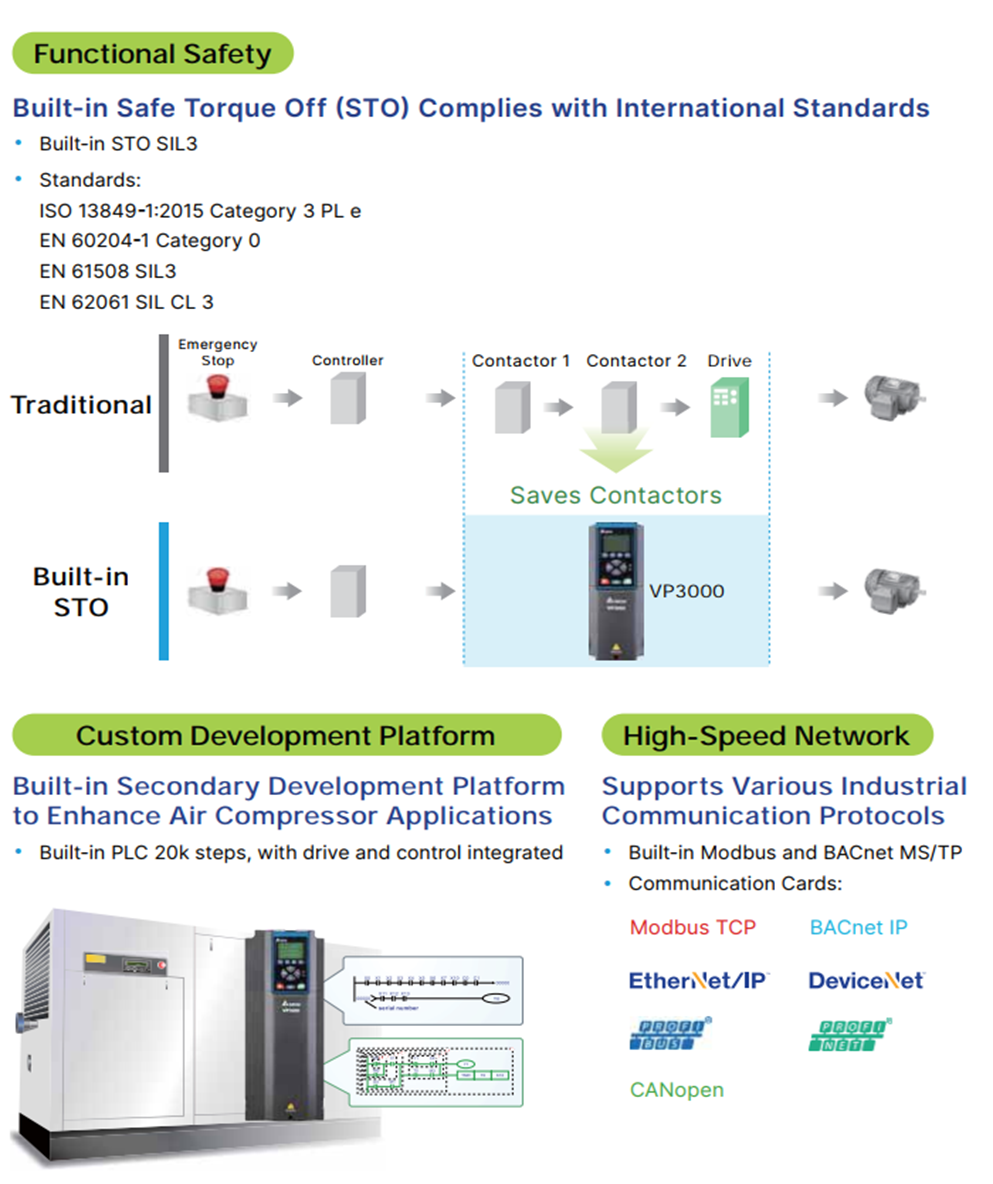

►Built-in Safe Torque Off (STO) Complies with International Standards
• Built-in STO SIL3
• Standards:
ISO 13849-1:2015 Category 3 PL e
EN 60204-1 Category 0
EN 61508 SIL3
EN 62061 SIL CL 3
Frame A
|
|
Frame B
|
||
Model
|
Spec
|
|
Model
|
Spec
|
VFD3A0VP43ANTAA
|
400V 3Phase 0.7kW 1Hp
|
|
VFD013VP43ANTAA
|
400V 3Phase 5.5kW 7.5Hp
|
VFD4A2VP43ANTAA
|
400V 3Phase 1.5kW 2Hp
|
|
VFD018VP43ANTAA
|
400V 3Phase 7.5kW 10Hp
|
VFD5A6VP43ANTAA
|
400V 3Phase 2.2kW 3Hp
|
|
VFD013VP43BFTAA
|
400V 3Phase 5.5kW 7.5Hp EMC C3 Filter
|
VFD7A2VP43ANTAA
|
400V 3Phase 3kW 4Hp
|
|
VFD018VP43BFTAA
|
400V 3Phase 7.5kW 10Hp EMC C3 Filter
|
VFD011VP43ANTAA
|
400V 3Phase 4kW 5Hp
|
|
|
|
VFD3A0VP43BFTAA
|
400V 3Phase 0.7kW 1Hp EMC C3 Filter
|
|
|
|
VFD4A2VP43BFTAA
|
400V 3Phase 1.5kW 2Hp EMC C3 Filter
|
|
|
|
VFD5A6VP43BFTAA
|
400V 3Phase 2.2kW 3Hp EMC C3 Filter
|
|
|
|
VFD7A2VP43BFTAA
|
400V 3Phase 3kW 4Hp EMC C3 Filter
|
|
|
|
VFD011VP43BFTAA
|
400V 3Phase 4kW 5Hp EMC C3 Filter
|
|
|
|
|
|
|
|
|
Frame C
|
|
Frame D
|
||
Model
|
Spec
|
|
Model
|
Spec
|
VFD025VP43ANTAA
|
400V 3Phase 11kW 15Hp
|
|
VFD045VP43ANTCA
|
400V 3Phase 22kW 30Hp
|
VFD032VP43ANTAA
|
400V 3Phase 15kW 20Hp
|
|
VFD062VP43ANTCA
|
400V 3Phase 30kW 40Hp
|
VFD038VP43ANTAA
|
400V 3Phase 18.5kW 25Hp
|
|
VFD045VP43BFTCA
|
400V 3Phase 22kW 30Hp EMC C3 Filter
|
VFD025VP43BFTAA
|
400V 3Phase 11kW 15Hp EMC C3 Filter
|
|
VFD062VP43BFTCA
|
400V 3Phase 30kW 40Hp EMC C3 Filter
|
VFD032VP43BFTAA
|
400V 3Phase 15kW 20Hp EMC C3 Filter
|
|
VFD045VP43BSTCA
|
400V 3Phase 22kW 30Hp EMC C2 Filter
|
VFD038VP43BFTAA
|
400V 3Phase 18.5kW 25Hp EMC C3 Filter
|
|
VFD062VP43BSTCA
|
400V 3Phase 30kW 40Hp EMC C2 Filter
|
|
|
|
|
|
Frame E
|
|
Frame F
|
||
Model
|
Spec
|
|
Model
|
Spec
|
VFD073VP43ANTCA
|
400V 3Phase 37kW 50Hp
|
|
VFD110VP43AFTCA
|
400V 3Phase 55kW 75Hp EMC C3 Filter
|
VFD090VP43ANTCA
|
400V 3Phase 45kW 60Hp
|
|
VFD110VP43BFTCA
|
400V 3Phase 55kW 75Hp EMC C3 Filter
|
VFD073VP43BFTCA
|
400V 3Phase 37kW 50Hp EMC C3 Filter
|
|
VFD110VP43BSTCA
|
400V 3Phase 55kW 75Hp EMC C2 Filter
|
VFD090VP43BFTCA
|
400V 3Phase 45kW 60Hp EMC C3 Filter
|
|
|
|
VFD073VP43BSTCA
|
400V 3Phase 37kW 50Hp EMC C2 Filter
|
|
|
|
VFD090VP43BSTCA
|
400V 3Phase 45kW 60Hp EMC C2 Filter
|
|
|
|
|
|
|
|
|
Frame G
|
|
Frame H
|
||
Model
|
Spec
|
|
Model
|
Spec
|
VFD150VP43AFTCA
|
400V 3Phase 75kW 100Hp EMC C3 Filter
|
|
VFD180VP43AFTCA
|
400V 3Phase 90kW 125Hp EMC C3 Filter
|
VFD150VP43BFTCA
|
400V 3Phase 75kW 100Hp EMC C3 Filter
|
|
VFD220VP43AFTCA
|
400V 3Phase 110kW 150Hp EMC C3 Filter
|
VFD150VP43BSTCA
|
400V 3Phase 75kW 100Hp EMC C2 Filter
|
|
VFD180VP43BFTCA
|
400V 3Phase 90kW 125Hp EMC C3 Filter
|
|
|
|
VFD220VP43BFTCA
|
400V 3Phase 110kW 150Hp EMC C3 Filter
|
|
|
|
VFD180VP43BSTCA
|
400V 3Phase 90kW 125Hp EMC C2 Filter
|
|
|
|
VFD220VP43BSTCA
|
400V 3Phase 110kW 150Hp EMC C2 Filter
|
|
|
|
|
|
Frame I
|
|
Frame J
|
||
Model
|
Spec
|
|
Model
|
Spec
|
VFD260VP43AFTCA
|
400V 3Phase 132kW 175Hp EMC C3 Filter
|
|
VFD370VP43AFTCA
|
400V 3Phase 185kW 250Hp EMC C3 Filter
|
VFD310VP43AFTCA
|
400V 3Phase 160kW 215Hp EMC C3 Filter
|
|
VFD395VP43AFTCA
|
400V 3Phase 200kW 270Hp EMC C3 Filter
|
VFD260VP43BFTCA
|
400V 3Phase 132kW 175Hp EMC C3 Filter
|
|
VFD370VP43BFTCA
|
400V 3Phase 185kW 250Hp EMC C3 Filter
|
VFD310VP43BFTCA
|
400V 3Phase 160kW 215Hp EMC C3 Filter
|
|
VFD395VP43BFTCA
|
400V 3Phase 200kW 270Hp EMC C3 Filter
|
VFD260VP43BSTCA
|
400V 3Phase 132kW 175Hp EMC C2 Filter
|
|
VFD370VP43BSTCA
|
400V 3Phase 185kW 250Hp EMC C2 Filter
|
VFD310VP43BSTCA
|
400V 3Phase 160kW 215Hp EMC C2 Filter
|
|
VFD395VP43BSTCA
|
400V 3Phase 200kW 270Hp EMC C2 Filter
|
|
|
|
|
|
Frame K
|
|
Frame L
|
||
Model
|
Spec
|
|
Model
|
Spec
|
VFD 460 VP43AFTCA
|
400V 3Phase 220kW 300Hp EMC C3 Filter
|
|
VFD 530 VP43SHTCA
|
400V 3Phase 280kW 375Hp EMC C3 Filter
|
VFD 485 VP43AFTCA
|
400V 3Phase 250kW 340Hp EMC C3 Filter
|
|
VFD 616 VP43SHTCA
|
400V 3Phase 315kW 425Hp EMC C3 Filter
|
VFD 460 VP43BFTCA
|
400V 3Phase 220kW 300Hp EMC C3 Filter
|
|
VFD 683 VP43SHTCA
|
400V 3Phase 355kW 475Hp EMC C3 Filter
|
VFD 485 VP43BFTCA
|
400V 3Phase 250kW 340Hp EMC C3 Filter
|
|
VFD 770 VP43SHTCA
|
400V 3Phase 400kW 530Hp EMC C3 Filter
|
VFD 460 VP43BSTCA
|
400V 3Phase 220kW 300Hp EMC C2 Filter
|
|
|
|
VFD 485 VP43BSTCA
|
400V 3Phase 250kW 340Hp EMC C2 Filter
|
|
|
|
|
|
|
|
|
Frame M
|
|
|
|
|
Model
|
Spec
|
|
|
|
VFD 866 VP43SHTCA
|
400V 3Phase 450kW 600Hp EMC C3 Filter
|
|
|
|
VFD 930 VP43SHTCA
|
400V 3Phase 500kW 665Hp EMC C3 Filter
|
|
|
|
VFD 1K1 VP43SHTCA
|
400V 3Phase 560kW 745Hp EMC C3 Filter
|
|
|
|
VFD 1K2 VP43SHTCA
|
400V 3Phase 630kW 840Hp EMC C3 Filter
|
|
|
|
|
|
|
|
|
